Назначение команды.
Команда Построение прямоугольных участков предназначена для построения одним действием, одного или нескольких прямоугольных объектов, с заданными для каждого параметрами длины и ширины.
Вызов команды.
Команда Построение прямоугольных участков вызывается с помощью команды Построения > прямоугольных участков.
Доступность команды.
Команда Построение прямоугольных участков доступна на всем протяжении работы пользователя с модулем, но может быть выполнена только при условии, в окне карты есть редактируемый слой.
Работа команды.

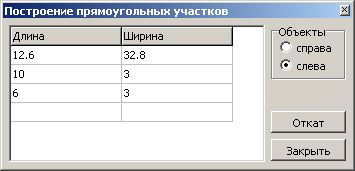

После вызова команды, в рабочей области появляется диалог данной команды, с помощью которого пользователю необходимо определить параметры построения объектов.
| • | таблица Параметры содержит записи для каждого объекта с его параметрами длины и ширины. |
| • | переключатели Объекты позволяют указать расположение создаваемых объектов относительно вектора построения. |
| • | кнопка Откат позволяет откатить выполнение последней операции. |
| • | кнопка Закрыть завершает выполнение команды и закрывает диалог. |
Каждая строка в таблице Параметры описывает длину и ширину объекта. При постоянных размерах объекта значение ширины (длины) можно не вводить, задав только первое значение. Положение объектов относительно базовой линии зависит от установки переключателя Объекты, то есть при правых углах объекты строятся справа от линии, а при левых - слева.
Для выполнения данной командой используется инструмент Направление, который работает как указатель вектора построения, вдоль которого будут строиться объекты. После заполнения таблицы и определении угла построения объектов, в окне карты, с помощью инструмента Направление, указывают вектор построения. Объекты строятся по указанному направлению один за другим, как они и были описаны в таблице Параметры, независимо от длины вектора.
 Примечание.
Примеры работы данной команды описаны в руководстве пользователя.
|
