Назначение команды.
Команда Привязка осуществляет предварительную привязку в окне карты открытого растрового файла. При необходимости открытый файл может быть масштабирован для более корректной предварительно привязки.
Вызов команды.
Команда Привязка выполняется при включенном переключателе Центральная точка и по указании точки в окне карты.
Доступность команды.
Команда Привязка может быть корректно выполнена, если в текущем сеансе работы пользователя открыт растровый файл и пользователь включил переключатель Центральная точка.
Работа команды.
После выбора и открытия растрового файла, он отображается в окне карты. Пользователь может указать место предварительной привязки и масштабировать открытый растровый файл.

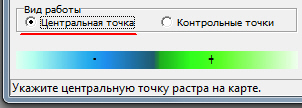

При включении команды в панели инструментов MapInfo появляется дополнительная ее используют для указания центра расположения выбранного растрового файла и для задания контрольных точек трансформации.
| • | переключатель Центральная точка позволяет включить режим работы предварительной привязки растрового файла. |
| • | градиентная область Минус позволяет уменьшить масштаб отображения файла. |
| • | градиентная область Плюс позволяет увеличить масштаб отображения файла. |
Работу начинают с выбора растрового файла и указанием примерного его расположения. Если первоначальный масштаб файла не достоверен, то нажатием в области полосы масштаба его можно изменить в интервале от 1 до 100%. Клавиши Ctrl и Shift является акселераторами, то есть увеличивают или уменьшают интервал соответственно в 5 и 10 раз.
Когда выбранное положение растра и его размеры становятся приемлемыми, можно перейти к набору контрольных точек для точной трансформации растра.
|
