Назначение команды.
Команда Прямая засечка по углу и 2 линиям позволяет определить искомую точку, если известны расстояния от искомой точки до двух точек и измеренный угол между ними.
Вызов команды.
Команда Прямая засечка по углу и 2 линиям вызывается с помощью команды Построения > Засечки > Прямая засечка по углу и 2 линиям.
Доступность команды.
Команда Прямая засечка по углу и 2 линиям доступна на всем протяжении работы пользователя с модулем, но может быть выполнена только в том случае, если открыто окно карты и в нем есть редактируемый слой.
Работа команды.
Это разновидность линейной засечки с контролем. В строках с символом * ввод данных запрещен.
С данной командой используется инструмент Направление, который, работает как указатель координат исходных точек.

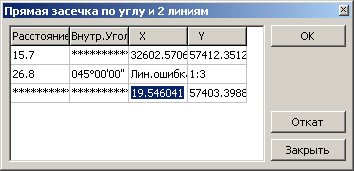

| • | таблица Значения позволяет пользователю ввести координаты, расстояния и угол для решения задачи. |
| • | кнопка Откат удаляет все построенные объекты, как основные, так и вспомогательные. |
| • | кнопка ОК удаляет вспомогательные объекты, оставляя в окне карты результаты расчета. |
| • | кнопка Закрыть завершает выполнение и закрывает диалог данной команды. |
Задав местоположение двух известных точек, задав расстояния и угол между ними, получим положение искомой точки.
Кнопка Откат удаляет все построения, а кнопка ОК удаляет только вспомогательные построения, оставляя найденные точки.
|
